Melyek az acélhéj és -csöves hőcserélő gyakori hibái?

Szia! Acélhéjú és -csöves hőcserélők szállítójaként tapasztaltam, hogy tisztességes részem van a problémákban ezekkel a remek eszközökkel. Ebben a blogban néhány gyakori hibáról fogok beszélni, amelyekbe az acélhéj és -csöves hőcserélő esetén belefuthat.

1. Elszennyeződés

A szennyeződés az egyik legelterjedtebb probléma a héj- és csőhőcserélőkben. Ez akkor fordul elő, ha nem kívánt anyagok halmozódnak fel a hőátadó felületeken. Ez bármi lehet a szennyeződéstől, vízkőtől és korróziós termékektől a biológiai növekedésig.

Kezdjük a léptékkel. Vízkő képződik, amikor a folyadékban oldott ásványi anyagok, például a kalcium és a magnézium kicsapódnak, és hozzátapadnak a cső falához. Szigetelőként működik, nagymértékben csökkentve a hőátadás hatékonyságát. Például, ha kemény vizet használ a hőcserélőben, a magas ásványianyag-tartalom gyors vízkőképződéshez vezethet.

A biológiai elszennyeződés egy másik fejfájás. Ha a folyadék szerves anyagot tartalmaz és a feltételek megfelelőek (meleg hőmérséklet és elegendő tápanyag), baktériumok, algák és más mikroorganizmusok szaporodhatnak a felületeken. Ez nemcsak csökkenti a hőátadást, hanem idővel korróziót is okozhat.

Aztán ott van a részecskeszennyeződés. A folyadék által szállított por, homok és egyéb szilárd részecskék felhalmozódhatnak a hőátadó felületeken. Ez különösen gyakori ipari környezetben, ahol a folyadék sok szennyeződésnek lehet kitéve.

2. Korrózió

A korrózió az acélhéj és -csöves hőcserélők fő problémája. Az acél, bár erős, bizonyos körülmények között érzékeny a korrózióra.

A korrózió egyik fajtája az egyenletes korrózió. Ez akkor fordul elő, ha az acél teljes felületét viszonylag állandó sebességgel támadják meg. Általában maró hatású folyadékoknak, például savas vagy lúgos oldatoknak való kitettség okozza. Például, ha hőcserélőt használ egy kémiai folyamat hűtésére, amely savas melléktermékeket tartalmaz, az acél egyenletesen korrodálódhat.

A lyukkorrózió inkább lokalizált. Az acél felületén kis gödrök keletkeznek, amelyek végül csőperforációhoz vezethetnek. A folyadékban lévő kloridionok gyakori felelősei a lyukkorróziónak. Már kis mennyiségű klorid is megindíthatja a gödrösödési folyamatot, és ha beindul, gyorsan terjedhet.

Egy másik forma a feszültség - korróziós repedés. Ez akkor fordul elő, ha az acél feszültség alatt van (akár gyártási, akár üzemi feszültség) és korrozív környezetnek van kitéve. A feszültség és a korrózió kombinációja repedések kialakulását és terjedését okozhatja, ami rendkívül veszélyes lehet, mivel a hőcserélő hirtelen meghibásodásához vezethet.

3. Csőszivárgás

A cső szivárgása súlyos hiba, amely megzavarhatja a hőcserélő működését. Számos oka lehet annak, hogy a csövek szivároghatnak.

Ennek egyik oka a mechanikai sérülés. A telepítés vagy karbantartás során a csövek véletlenül megsérülhetnek. Például, ha a csöveket rosszul kezelik, miközben behelyezik őket a csőlemezbe, megkarcolódhatnak vagy behorpadhatnak. Idővel ezek a sérülések szivárgáshoz vezethetnek.

A korrózió, mint korábban említettük, szintén csőszivárgást okozhat. Amint a korrózió áthaladt a cső falán, a folyadék elkezdhet szivárogni a cső oldaláról a héj oldalára vagy fordítva.

A vibráció egy másik tényező. Ha a hőcserélő túlzott vibrációnak van kitéve, a csövek egymáshoz vagy a csőlemezhez dörzsölődhetnek. Ez elhasználhatja a csőfalakat, és végül szivárgást okozhat.

4. Nem megfelelő hőátadás

Néha a hőcserélő egyszerűen nem adja át a hőt olyan hatékonyan, mint kellene. Ennek néhány oka van.

Először is, ahogy a szennyeződésről beszéltünk, a hőátadó felületeken lerakódások csökkentik a hőátbocsátási tényezőt. Minél vastagabb a szennyeződési réteg, annál kevesebb hőt tud átadni a két folyadék között.

A folyadékok áramlási sebessége is döntő szerepet játszik. Ha az áramlási sebesség túl kicsi, a hőátadás nem lesz hatékony. Ennek az az oka, hogy a folyadék túl sok időt tölt a hőcserélőben, és a két folyadék közötti hőmérséklet-különbség csökken, ami csökkenti a hőátadás hajtóerejét. Másrészt, ha az áramlási sebesség túl nagy, az túlzott nyomásesést okozhat, és nem biztos, hogy elegendő időt hagy a megfelelő hőcserére.

A hőcserélő kialakítása is szerepet játszhat. Ha a csövek száma, a cső átmérője vagy a héj mérete nem megfelelő az alkalmazáshoz, az befolyásolja a hőátadási teljesítményt.

5. Nyomáseséssel kapcsolatos problémák

A nyomásesés az a nyomáscsökkenés, amely akkor következik be, amikor a folyadék átáramlik a hőcserélőn. Problémát okozhat a túlzott nyomásesés.

A nagy nyomásesés egyik oka a szennyeződés. A felületeken felhalmozódó lerakódások korlátozzák a folyadék áramlását, növelve az ellenállást és ezáltal a nyomásesést.

Egy másik ok a helytelen áramlási útvonal kialakítása. Ha a folyadéknak túl sok fordulatot kell megtennie, vagy a hőcserélőn belül nagyon szűk járaton halad át, a nyomásesés nagy lesz.

Továbbá, ha a csövek eltömődnek vagy részben el vannak dugulva, például korróziós termékek vagy törmelék miatt, a nyomásesés jelentősen megnő.

Megoldások és megelőzés

Ezeknek a hibáknak a kezelésére több dolgot is megtehet.

Elszennyeződés esetén elengedhetetlen a rendszeres tisztítás. A vízkő és a biológiai növekedés eltávolítására vegyi tisztítószereket használhat. A mechanikai tisztítási módszerek, mint például a kefe vagy a nagynyomású vízsugár, használhatók a szemcsés szennyeződés eltávolítására.

A korrózió megelőzése érdekében korrózióálló bevonatokat alkalmazhat az acélfelületeken. Egy másik lehetőség a katódos védelem, ahol egy feláldozó anódot használnak az acél korrózió elleni védelmére.

A csövek szivárgásához kulcsfontosságú a megfelelő telepítés és karbantartás. Győződjön meg arról, hogy a csöveket óvatosan kezeli a beszerelés során, és rendszeresen ellenőrizze a csöveket sérülés vagy korrózió jeleire.

A hőátadás javítása érdekében tartsa fenn a megfelelő áramlási sebességet és tartsa tisztán a hőátadó felületeket. Nyomáseséssel kapcsolatos problémák esetén pedig győződjön meg arról, hogy a hőcserélő megfelelően van kialakítva, és rendszeresen tisztítsa meg a rendszert az eltömődések elkerülése érdekében.

Ajánlataink

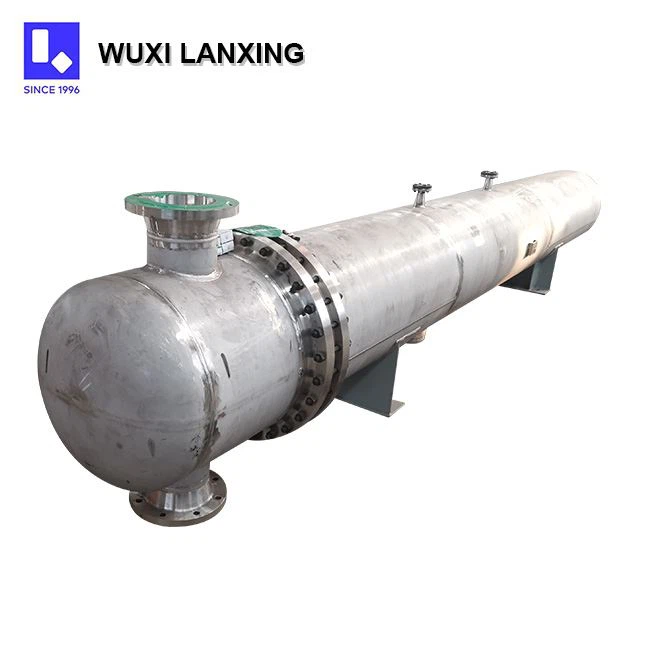

Cégünknél nagyon jól megértjük ezeket a gyakori hibákat. Ezért kínálunk kiváló minőségetSzilícium-karbid héj és cső hőcserélő,Gáz-folyadék héj és cső hőcserélő, ésRozsdamentes acél hőcserélő cső. Hőcserélőinket a legújabb technológiával terveztük, hogy minimálisra csökkentsék ezeket a hibákat, és hatékony és megbízható teljesítményt nyújtsanak.

Ha héjas és csöves hőcserélőt keres, vagy tanácsra van szüksége a meglévő hőcserélő hibáinak megoldásához, ne habozzon kapcsolatba lépni. Azért vagyunk itt, hogy segítsünk megtalálni a legjobb megoldást az Ön igényeinek.

Hivatkozások

1. Incropera, FP és DeWitt, DP (2002). A hő- és tömegátadás alapjai. John Wiley & Sons.
2. Green, DW és Perry, RH (2007). Perry vegyészmérnökök kézikönyve. McGraw – Hill.
