Hogyan befolyásolja a menetek száma a rézcsöves hőcserélő teljesítményét?

A hőátadás-technológia területén a rézcsöves hőcserélők kiemelkedő hővezető képességük, korrózióállóságuk és mechanikai szilárdságuk miatt sarokkövként tűnnek ki. A rézcsöves hőcserélők megbízható szállítójaként első kézből tapasztaltam, hogy az áthaladások száma milyen kritikus szerepet játszik ezen alapvető eszközök általános teljesítményének meghatározásában. Ebben a blogbejegyzésben a menetek száma és a rézcsöves hőcserélők teljesítménye közötti bonyolult összefüggésbe fogok beleásni, és olyan betekintést nyújtok, amely segíthet megalapozott döntések meghozatalában az adott alkalmazásokhoz.

A rézcsöves hőcserélők áthaladásának megértése

Mielőtt megvizsgálnánk az áthaladások számának hatását, először tisztázzuk, mit jelent a „passz” a hőcserélővel összefüggésben. Az áthaladás azt az utat jelenti, amelyen a folyadék a hőcserélő csövein keresztül halad. Az egymenetes hőcserélőben a folyadék az egyik végén belép a csövekbe, egyenesen átfolyik a másik végébe, majd kilép. Ezzel szemben a több menetes hőcserélőnél a folyadékot többször átirányítják a csőkötegben, megnövelve az áramlási út hosszát.

Hatás a hőátadási hatékonyságra

A rézcsöves hőcserélő menetszámának egyik legjelentősebb hatása a hőátadás hatékonyságára gyakorolt ​​​​hatás. A hőátadás a hőcserélőben vezetésen és konvekción keresztül történik. Minél többet halad át a folyadék a csöveken, annál hosszabb ideig marad érintkezésben a hőátadó felülettel, így több idő jut a hő átadására a meleg és hideg folyadékok között.

A több menetes hőcserélőben a folyadékot oda-vissza áramlásra kényszerítik a csőkötegben, turbulensebb áramlási mintát hozva létre. A turbulencia fokozza a hőátadást azáltal, hogy csökkenti a cső felületén kialakuló határréteg vastagságát. A vékonyabb határréteg kisebb ellenállást jelent a hőátadással szemben, ami hatékonyabb hőenergia-cserét tesz lehetővé. Ennek eredményeként az áthaladások számának növelése általában a teljes hőátbocsátási tényező (U) növekedéséhez vezet, amely a hőcserélő hőátadó képességének mértéke.

Fontos azonban megjegyezni, hogy van egy pontja a hozamok csökkenésének. Ha az áthaladások száma túl nagy lesz, a nyomásesés a hőcserélőn is jelentősen megnő. Ez a megnövekedett nyomásesés több energiát igényel a folyadék átszivattyúzásához a rendszeren, ami ellensúlyozhatja a hőátadás hatékonyságának növekedését. Ezért meg kell határozni az optimális menetszámot az alkalmazás speciális követelményei alapján, mint például a kívánt hőátadási sebesség, a rendelkezésre álló szivattyúzási teljesítmény és a megengedett nyomásesés.

A nyomásesésre gyakorolt ​​​​hatás

A nyomásesés egy másik döntő tényező, amelyet a rézcsöves hőcserélőben való áthaladások száma befolyásol. Ahogy a folyadék átfolyik a csöveken, súrlódási ellenállást tapasztal a csövek falaival szemben. A több menetes hőcserélőben a folyadéknak többször kell irányt váltania, ami további ellenállást ad az áramlásnak.

Minden egyes lépés hozzájárul a rendszer általános nyomáseséséhez. Az áthaladások számának növekedésével a kumulatív nyomásesés is nő. Ez jelentős aggodalomra adhat okot, különösen olyan alkalmazásokban, ahol a folyadék nagy viszkozitású, vagy ahol a szivattyúrendszer kapacitása korlátozott. A nagy nyomásesés az üzemeltetési költségek növekedéséhez vezethet, mivel több energiára van szükség a kívánt áramlási sebesség fenntartásához.

A nyomásesés hatásának mérséklése érdekében a tervezők dönthetnek úgy, hogy optimalizálják a csőátmérőt, a csőosztást és az áramlási útvonal elrendezését. Például nagyobb átmérőjű csövek használata csökkentheti a súrlódási ellenállást és ezáltal a nyomásesést. Ezen túlmenően, a gyűjtő- és elosztórendszer gondos tervezése segíthet minimalizálni az áramlási irányváltozások okozta többletellenállást.

Hatás a hőmérséklet eloszlására

Az áthaladások száma a rézcsöves hőcserélőn belüli hőmérséklet-eloszlást is befolyásolja. Egymenetes hőcserélőben a folyadék hőmérséklete lineárisan változik a csövek hossza mentén. A több menetes hőcserélőben azonban a hőmérséklet-eloszlás bonyolultabb.

Mivel a folyadék többször áthalad a csőkötegen, egyenletesebb hőmérséklet-eloszlást tud elérni a hőcserélőn. Ez előnyös, mert segít megelőzni a forró és hideg pontokat, amelyek csökkenthetik a hőcserélő általános hatékonyságát, és idővel károsíthatják a csöveket. Az egyenletesebb hőmérséklet-eloszlás azt is biztosítja, hogy a hőátadási folyamat egyenletesebb legyen, ami a meleg és hideg folyadékok kilépő hőmérsékletének jobb szabályozását eredményezi.

Alkalmazások és szempontok

A rézcsöves hőcserélő menetszámának megválasztása számos tényezőtől függ, beleértve az alkalmazás típusát, az érintett folyadékok tulajdonságait, valamint a rendelkezésre álló helyet és költségvetést.

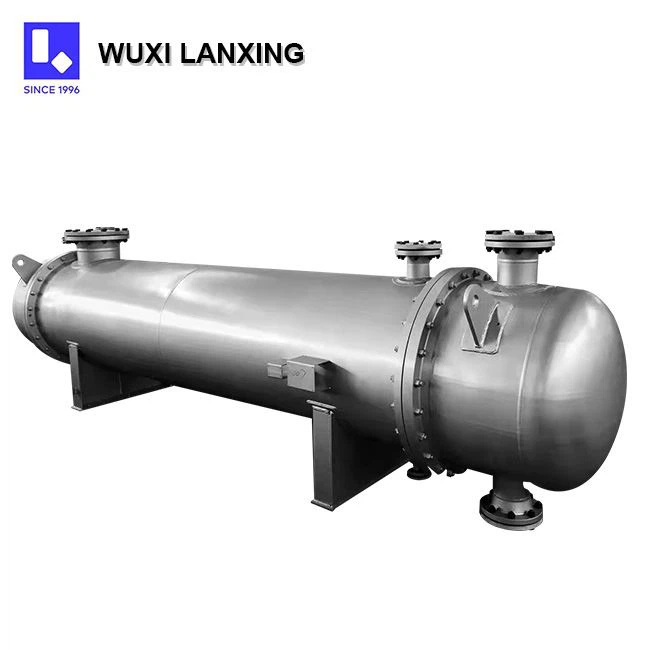

• Ipari folyamatok: Az olyan ipari alkalmazásokban, mint a vegyi feldolgozás, az energiatermelés, valamint az élelmiszer- és italgyártás, a magas hőátadási hatékonyság gyakran elsődleges prioritás. Ezekben az alkalmazásokban általában több menetes hőcserélőket használnak a hőátadási sebesség maximalizálása érdekében. Például aNagynyomású héj és cső hőcserélő, több menettel biztosítható a hatékony hőátadás a nagynyomású folyadékok között.
• HVAC rendszerek: A fűtési, szellőztetési és légkondicionáló (HVAC) rendszerekben egyensúlyt kell találni a hőátadás hatékonysága és a nyomásesés között. Az egy- vagy kétmenetes hőcserélőket gyakran használják HVAC-alkalmazásokban, hogy minimalizálják a szivattyúrendszer energiafogyasztását, miközben megfelelő hőátadást biztosítanak. A nagyobb kereskedelmi vagy ipari HVAC rendszerekben azonban a több menetes hőcserélők alkalmasabbak lehetnek a magasabb hőátadási igények kielégítésére.
• Autóipari alkalmazások: Az autómotorokban a rézcsöves hőcserélőket különféle célokra használják, például a motor hűtőfolyadékának és a sebességváltó folyadékának hűtésére. Ezekben a hőcserélőkben az áthaladások számát gondosan megtervezték, hogy optimalizálják a hőátadást, miközben minimalizálják az egység méretét és súlyát. Például egyAlumínium bordás hőcserélőmeghatározott számú menettel a motor hűtőfolyadékának hatékony hűtésére használható, miközben minimális helyet foglal el a motorháztető alatt.

Következtetés

Összefoglalva, a rézcsöves hőcserélő áthaladásának száma nagymértékben befolyásolja a teljesítményét, beleértve a hőátadási hatékonyságot, a nyomásesést és a hőmérséklet-eloszlást. A kiváló minőségű rézcsöves hőcserélők szállítójaként megértjük, hogy fontos kiválasztani a megfelelő számú menetet minden alkalmazáshoz. A projekt konkrét követelményeinek gondos mérlegelésével olyan hőcserélőt tudunk tervezni és gyártani, amely optimális teljesítményt és energiahatékonyságot biztosít.

Ha rézcsöves hőcserélőt szeretne vásárolni, vagy további információra van szüksége arról, hogy a menetek száma hogyan befolyásolhatja az alkalmazását, kérjük, vegye fel velünk a kapcsolatot egy részletes konzultációért. Szakértői csapatunk készséggel segít Önnek megtalálni a legjobb megoldást hőátadási igényeire. Akár keres egyFix csőlemez hőcserélőegy ipari folyamathoz vagy egy kompakt hőcserélőhöz autóipari alkalmazásokhoz, rendelkezünk azzal a tapasztalattal és szakértelemmel, hogy olyan terméket szállítsunk, amely megfelel az Ön elvárásainak.

Hivatkozások

• Incropera, FP és DeWitt, DP (2002). A hő- és tömegátadás alapjai. John Wiley & Sons.
• Shah, RK és Sekulic, DP (2003). A hőcserélő tervezésének alapjai. John Wiley & Sons.
• Kakac, S. és Liu, H. (2002). Hőcserélők: kiválasztása, besorolása és termikus tervezése. CRC Press.
