Hogyan biztosítható a csőköteg hőcserélők tömítettsége?

Csőköteg-hőcserélők beszállítójaként tisztességes tapasztalataim vannak e kulcsfontosságú berendezések szivárgásának - tömítettségének biztosítása terén. A szivárgás – a tömítettség rendkívül fontos a csőköteg-hőcserélőkben, mert a szivárgások mindenféle problémához vezethetnek, például csökkentett hatékonysághoz, termékszennyeződéshez, sőt biztonsági kockázatokhoz is. Nézzük tehát, hogyan biztosíthatjuk, hogy ezek a hőcserélők szivárgásmentesek maradjanak.

1. Minőségi anyagok kiválasztása

Először is, az általunk használt anyagok nagy szerepet játszanak a csőköteg hőcserélők tömítettségének meghatározásában. Nem lehet egyszerűen csak egyetlen régi fémet vagy ötvözetet keresni. Olyan anyagokat kell kiválasztanunk, amelyek ellenállnak a korróziónak, az eróziónak és a speciális vegyszereknek, amelyekkel érintkezésbe kerülnek.

Például, ha a hőcserélőt erősen korrozív környezetben használják, például vegyi üzemben, ahol erős savak vagy lúgok vannak, választhatunk rozsdamentes acélt vagy titánt. Ezek az anyagok kiváló korrózióálló tulajdonságokkal rendelkeznek, ami azt jelenti, hogy kevésbé valószínű, hogy idővel lyukak vagy repedések keletkeznek rajtuk, amelyek szivárgáshoz vezethetnek.

Amikor anyagokat vásárolunk, gondoskodunk arról is, hogy azokat megbízható beszállítóktól szerezzük be. Ellenőrizzük a minőségi tanúsítványokat, és magunk teszteljük az anyagokat, hogy megbizonyosodjunk arról, hogy megfelelnek szabványainknak. Végtére is, a nem szabványos anyagok használata olyan, mintha egy házat ingatag alapra építenének – csak bajt kell okozni.

2. Precíz gyártási folyamatok

A csőköteg-hőcserélők gyártási módja egy másik kulcsfontosságú tényező a szivárgásmentesség biztosításában. A gyártási folyamat minden lépését precízen kell végrehajtani.

Cső - - - Csőlap illesztések

A csőköteg hőcserélőben az egyik legkritikusabb terület a cső-csőlap csatlakozás. Számos módszer létezik ezen kötések létrehozására, például hegesztéssel, mechanikai tágítással vagy a kettő kombinációjával.

A hegesztés erős és szivárgásmentes kötést biztosíthat, ha megfelelően végzik. De ehhez szakképzett hegesztőkre és szigorú minőségellenőrzésre van szükség. Fejlett hegesztési technikákat és berendezéseket alkalmazunk, hogy a varratok egységesek és hibamentesek legyenek.

A mechanikai tágítás magában foglalja a csövek kiterjesztését a csőlemez furataiba, hogy szoros illeszkedést hozzon létre. Ezt a módszert gyakran használják hegesztéssel a nagyobb biztonság érdekében. Gondosan ellenőrizzük a bővítési folyamatot, hogy elkerüljük a túl- vagy alul-tágulást, ami szivárgáshoz vezethet.

Összeszerelés és tesztelés

A hőcserélő összeszerelése során ügyelnünk kell arra, hogy minden alkatrész tökéletesen illeszkedjen egymáshoz. Bármilyen eltolódás vagy nem megfelelő illesztés rések keletkezhetnek, amelyek szivárgási útvonalakká válhatnak.

A hőcserélő összeszerelése után szigorú tesztelést végzünk. Az egyik elterjedt teszt a hidrosztatikus vizsgálat, ahol a hőcserélőt vízzel feltöltjük és meghatározott szintig nyomás alá helyezzük. Ezután ellenőrizzük a szivárgás jeleit, például vízcseppeket vagy nyomásveszteséget. Ha szivárgást találunk, jelöljük meg a helyet és javítsuk ki, mielőtt a hőcserélő használatra készen állna.

3. Megfelelő telepítés

Még ha kiváló minőségű anyagokat és precíz gyártási folyamatokat használtunk is, a helytelen telepítés még mindig veszélyeztetheti a csőköteg hőcserélő tömítettségét.

A hőcserélő felszerelésekor azt megfelelően alá kell támasztani és be kell állítani. Ha a hőcserélő nincs vízszintesen vagy túlzott igénybevételnek van kitéve a telepítés során, az a csövek vagy más alkatrészek deformálódását okozhatja, ami szivárgáshoz vezethet.

Gondoskodunk arról is, hogy minden csatlakozás, például csövek és szelepek megfelelően meg legyenek húzva. A laza csatlakozások gyakori okai a hőcserélők szivárgásának. Nyomatékkulcsot használunk annak biztosítására, hogy a csavarok a megfelelő specifikáció szerint legyenek meghúzva.

4. Rendszeres karbantartás

A karbantartás egy folyamatos folyamat, amely elengedhetetlen a csőköteg hőcserélők szivárgásmentes megőrzéséhez.

Ellenőrzés

A rendszeres ellenőrzés kötelező. Szemrevételezéssel ellenőrizzük a hőcserélőt, hogy nincs-e rajta sérülés, például korrózió, erózió vagy repedés. Használunk roncsolásmentes vizsgálati módszereket is, mint például az ultrahangos vagy röntgenvizsgálatot, hogy észleljünk minden olyan belső hibát, amely szabad szemmel nem látható.

Tisztítás

Idővel lerakódások halmozódhatnak fel a hőcserélő belsejében, ami korrózióhoz és csökkentett hatékonysághoz vezethet. A hőcserélőt rendszeresen tisztítjuk, hogy eltávolítsuk ezeket a lerakódásokat. A betét típusától és a hőcserélő kialakításától függően különböző tisztítási módszerek állnak rendelkezésre. Használhatunk például vegyi tisztítószereket vagy mechanikus tisztítóeszközöket.

Alkatrész csere

Ha az ellenőrzés során elhasználódott vagy sérült alkatrészeket találunk, azonnal kicseréljük. Ez magában foglalhat csöveket, tömítéseket vagy tömítéseket. A kiváló minőségű pótalkatrészek használata ugyanolyan fontos, mint a jó anyagok használata a kezdeti gyártás során.

5. Különböző típusú csőkötegű hőcserélők és szivárgásuk – tömítettségi szempontok

Különféle típusú csőkötegű hőcserélők léteznek, mindegyiknek megvan a maga egyedi jellemzői és szempontjai a szivárgás - tömítettség tekintetében.

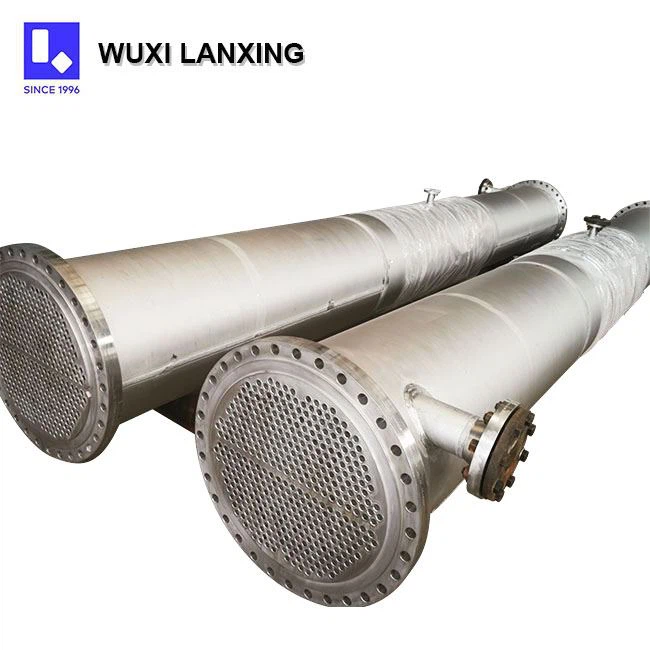

Fix csőlemez hőcserélő

AFix csőlemez hőcserélőa hőcserélő népszerű típusa. Egyszerű kialakítású, ami viszonylag egyszerűvé teszi a gyártást. Mivel azonban a csövek a csőlapokhoz vannak rögzítve, a hőtágulás problémát jelenthet. Ha nagy a hőmérséklet-különbség a héj oldali és a csőoldali folyadékok között, feszültség keletkezhet a cső és a csőlemez csatlakozásaiban, ami szivárgáshoz vezethet. A probléma megoldására tágulási hézagokat használunk, vagy hasonló hőtágulási együtthatójú anyagokat választunk.

U-csöves hőcserélő

AU-csöves hőcserélőU-alakú csövekkel rendelkezik, ami némi hőtágulást tesz lehetővé. Ez csökkenti a cső-csőlemez csatlakozások feszültségét a rögzített csőlemez hőcserélőkhöz képest. Az U-ívek azonban szivárgási területet jelenthetnek, ha nincsenek megfelelően kialakítva, vagy ha túlzott vibrációnak vannak kitéve. Különös figyelmet fordítunk az U-ívek gyártására és beépítésére, hogy biztosítsuk azok integritását.

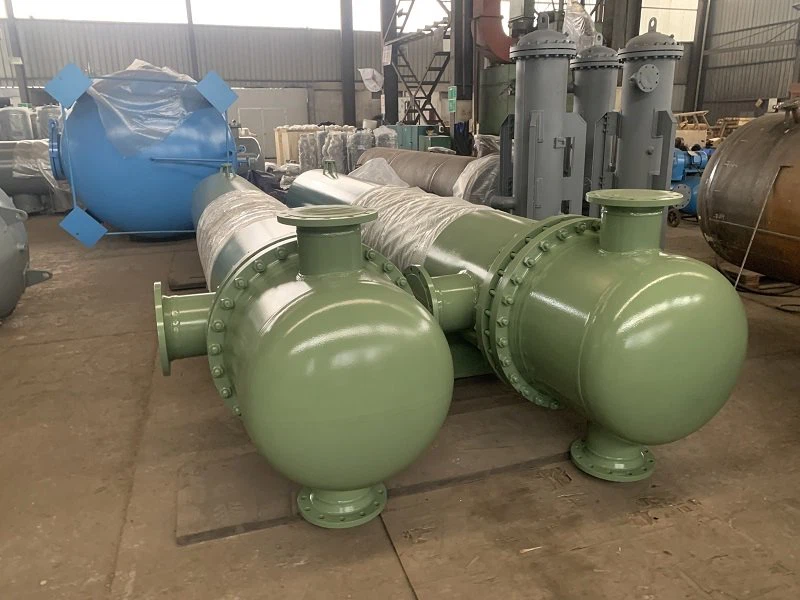

Shell és cső hőcserélők

Shell és cső hőcserélőkszéles körben használják a különböző iparágakban. Egy héjból és egy csőkötegből állnak. A héj oldali és csőoldali folyadékok különböző utakon áramlanak, a hőátadás a csőfalakon keresztül történik. A héj- és csőhőcserélők tömítettségének biztosítása érdekében mind a cső-cső-lemez csatlakozásokra, mind a héj-oldali tömítésekre figyelnünk kell. A héj oldalsó tömítések megakadályozzák a héj oldali folyadék kiszivárgását, ennek érdekében kiváló minőségű tömítéseket és megfelelő tömítési technikákat alkalmazunk.

Vegye fel velünk a kapcsolatot a csőköteg hőcserélővel kapcsolatos igényeivel kapcsolatban

A csőköteges hőcserélők tömítettségének biztosítása összetett, de megoldható feladat. A minőségi anyagokra, a precíz gyártásra, a szakszerű telepítésre és a rendszeres karbantartásra összpontosítva megbízható és szivárgásmentes hőcserélőket tudunk biztosítani vásárlóinknak.

Ha a csőköteg hőcserélők piacán dolgozik, vagy bármilyen kérdése van a szivárgással – a tömítettséggel vagy termékeinkkel kapcsolatban, akkor szívesen hallgatunk. Vegye fel velünk a kapcsolatot a beszerzési megbeszélés megkezdéséhez, és dolgozzunk együtt, hogy megtaláljuk az Ön igényeinek leginkább megfelelő hőcserélő megoldást.

Hivatkozások

• Incropera, FP és DeWitt, DP (2002). A hő- és tömegátadás alapjai. Wiley.
• Green, DW és Perry, RH (2007). Perry vegyészmérnökök kézikönyve. McGraw – Hill.
