Hogyan befolyásolja a hőátadási terület a héj- és csöves hőcserélő teljesítményét?

Szia! Shell és Tube típusú hőcserélők szállítójaként saját bőrömön tapasztaltam, hogy a hőátadási terület milyen döntő szerepet játszik ezen eszközök teljesítményében. Ebben a blogban leírom, hogy a hőátadási terület hogyan hat a héj- és csőhőcserélőre, és miért fontos ez az Ön vállalkozása számára.

Kezdjük az alapokkal. A héj- és csöves hőcserélő egy olyan berendezés, amely hőt ad át két folyadék, általában egy forró és egy hideg folyadék között. Egy héjból (egy nagy hengeres edényből) és a héjon belüli csőkötegből áll. Az egyik folyadék a csöveken keresztül áramlik, míg a másik a csöveken kívül, a héjon keresztül. A hő a forró folyadékból a hideg folyadékba kerül a csőfalakon keresztül.

A héj- és csöves hőcserélőben a hőátadási terület a folyadékokkal érintkező csövek teljes felülete. Ez a terület kulcsfontosságú tényező annak meghatározásában, hogy a hőcserélő milyen hatékonyan képes átadni a hőt. Egyszerűen fogalmazva, minél nagyobb a hőátadó terület, annál több hőt lehet átadni a két folyadék között.

Hatás a hőátadási sebességre

A hőátadási sebesség annak mértéke, hogy mennyi hő kerül átadásra időegység alatt. Ez egyenesen arányos a hőátadó területtel. A Fourier-féle hővezetési törvény szerint a hőátadás sebességét (Q) a következő képlet adja meg:

Q = U * A * ΔTlm

ahol U a teljes hőátbocsátási tényező, A a hőátadási terület, és ΔTlm a log - átlagos hőmérséklet különbség a két folyadék között.

Ebből a képletből világosan látszik, hogy ha növeljük a hőátadási területet (A), akkor a hőátadási sebesség (Q) is növekedni fog, feltételezve, hogy U és ΔTlm állandó marad. Ez azt jelenti, hogy egy nagyobb hőátadó felülettel rendelkező hőcserélő adott idő alatt több hőt képes átadni.

Tegyük fel például, hogy van egy folyamata, ahol nagy mennyiségű forró vizet kell lehűteni. A nagyobb hőátadó felülettel rendelkező héj- és csöves hőcserélő gyorsabban képes lehűteni a vizet, mint egy kisebb felületű. Ez óriási előnyt jelenthet az ipari folyamatokban, ahol az idő pénz.

Befolyás a hatékonyságra

A hatékonyság egy másik fontos szempont a hőcserélő teljesítményében. Egy hatékonyabb hőcserélő kisebb energiaráfordítással képes hőátadni. A hőátadó terület jelentős szerepet játszik a héj- és csöves hőcserélő hatásfokának meghatározásában.

A hőátadási terület növelésével a két közeg közötti hőmérséklet-különbség csökkenthető azonos hőátadás mellett. Ez azt jelenti, hogy a hőcserélő az ideális körülményekhez közelebb tud működni, ahol a két folyadék azonos hőmérsékletet ér el (bár ez gyakorlatilag lehetetlen). Ennek eredményeként javul a hőcserélő hatásfoka.

Ipari alkalmazásokban a nagyobb hatékonyság alacsonyabb működési költségeket jelent. Például egy erőműben egy hatékonyabb héj- és csöves hőcserélő csökkentheti egy bizonyos mennyiségű energia előállításához szükséges tüzelőanyag mennyiségét. Ez nemcsak pénzt takarít meg, hanem csökkenti a környezetterhelést is.

Tervezési szempontok

A héj- és csöves hőcserélő tervezésekor a hőátadási terület kritikus paraméter. A mérnököknek egyensúlyba kell hozniuk a kívánt hőátadási sebességet és hatékonyságot olyan egyéb tényezőkkel, mint a költség, a hely és a karbantartási igény.

A nagyobb hőátadó terület általában több csövet jelent a hőcserélőben. Ez növelheti a gyártási költségeket, mivel több anyagra van szükség. Ezenkívül egy több csöves hőcserélő több helyet foglalhat el, ami problémát jelenthet azokban a létesítményekben, ahol korlátozott a hely.

Másrészt előfordulhat, hogy egy kisebb hőátadó terület nem tudja kielégíteni a folyamat hőátadási követelményeit. Ez hatástalanságokhoz vezethet, és további berendezésekre vagy energiabevitelre lehet szükség a kívánt eredmények eléréséhez.

Valós világbeli alkalmazások

Különféle iparágakban nyilvánvaló a hőátadó terület jelentősége a héj- és csőhőcserélőkben. A vegyiparban például hőcserélőket használnak a kémiai reakciók felmelegítésére vagy hűtésére. A megfelelő hőátadó felülettel rendelkező hőcserélő biztosítja a reakcióhőmérséklet optimális szinten tartását, ami döntő fontosságú a vegyi termékek minősége és hozama szempontjából.

Az élelmiszer- és italiparban héj- és csöves hőcserélőket használnak pasztőrözési és hűtési folyamatokhoz. A nagyobb hőátadó felület gyorsabb és hatékonyabb feldolgozást tesz lehetővé, ami elengedhetetlen a termékek frissességének és minőségének megőrzéséhez.

Kapcsolódó termékek

Ha érdekli a különböző típusú hőcserélők, mi is kínálunkBordáscsöves hőcserélők. Ezeknek a hőcserélőknek a csövein bordák vannak, amelyek még tovább növelik a hőátadási területet. Különösen hasznosak olyan alkalmazásokban, ahol a hőátbocsátási tényező a csövek egyik oldalán sokkal alacsonyabb, mint a másik oldalon.

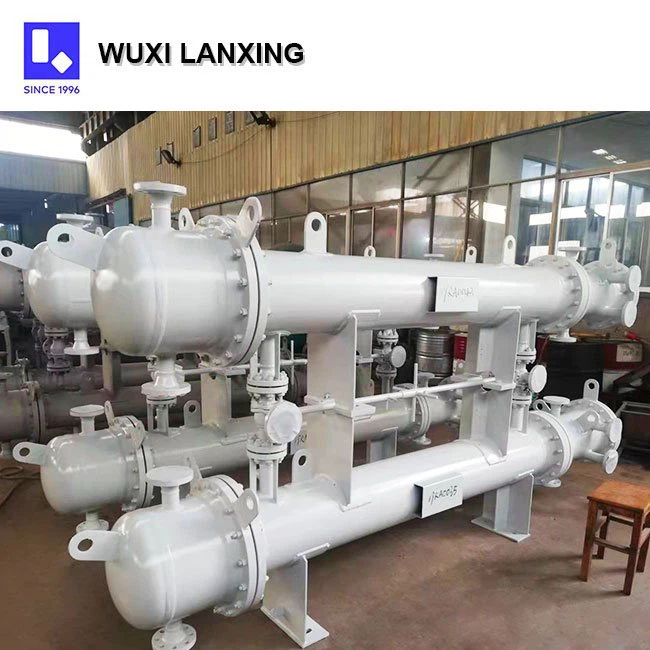

Egy másik lehetőség aDuplacsöves hőcserélő. Ez a típusú hőcserélő két koncentrikus csőből áll, az egyik folyadék a belső csövön, a másik pedig a két cső közötti gyűrű alakú térben áramlik át. Ez egy egyszerű és költséghatékony megoldás kisméretű hőátadási alkalmazásokhoz.

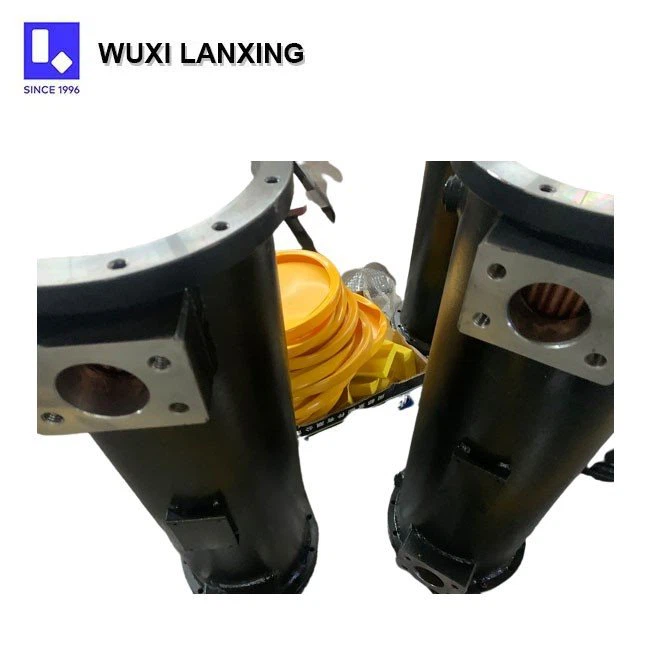

Nekünk is vanHidraulika olajhűtőamelyek hidraulikus rendszerekben a hidraulikaolaj hűtésére szolgálnak. A megfelelő hőátadó terület ezekben a hűtőkben biztosítja, hogy a hidraulikaolaj megfelelő hőmérsékletű maradjon, ami elengedhetetlen a hidraulikus berendezések zavartalan működéséhez.

Kapcsolatfelvétel a vásárláshoz

Ha héjas és csöves hőcserélőt vagy bármely más hőátadó termékünket keresi, bátorítom, forduljon hozzánk. Segítünk meghatározni a megfelelő hőátadási területet az adott alkalmazáshoz, figyelembe véve az Ön hőátadási igényeit, költségvetését és helykorlátait. Forduljon hozzánk bizalommal részletes megbeszélésért és árajánlatért. Azért vagyunk itt, hogy biztosítsuk vállalkozása számára a legjobb hőcserélő megoldást.

Hivatkozások

• Incropera, FP és DeWitt, DP (2002). A hő- és tömegátadás alapjai. John Wiley & Sons.
• Holman, JP (2002). Hőátvitel. McGraw – Hill.
